TP 1/2-2HP
يقود
محرك أحادي/ثلاثي الطور، 0.37 كيلو وات إلى 1.5 كيلو وات الملحقات
توصيل مخرج سلة الشفط من مادة PP أو PVC
المضخات العمودية

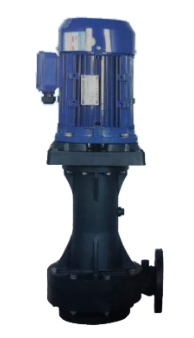

مضخة عمودية :
تحتاج العديد من الصناعات إلى تنفيذ تطبيقات تتطلب سحب السوائل من آبار أو خزانات عميقة. في هذه الحالة، ينبغي على هذه الصناعات البحث عن مضخة عمودية. يُطلق عليها العديد من الخبراء اسم "مضخات توربينية للآبار العميقة". تتوفر هذه المضخات بأشكال وأحجام متنوعة، وتؤدي وظائف مختلفة. مع ذلك، تتميز كل مضخة بتصميم عمودي مميز لنقل السوائل عموديًا إلى أعلى من الأنبوب.
تعمل المضخة العمودية بمحرك كهربائي يعمل بالتيار المتردد أو محرك ديزل بزاوية دوران مناسبة. يتكون الجزء الأخير من المضخة من مروحة دوارة واحدة متصلة بعمود ينقل مياه البئر إلى وعاء موزع أو وعاء. تؤدي هذه المضخات وظائفها عندما يتدفق الماء من قاعدة المضخة عبر جرس شفط يشبه شكله الجرس. بعد ذلك، يتدفق الماء إلى مروحة المرحلة الأولية لزيادة سرعته. ثم يدخل الماء إلى وعاء الموزع على المروحة بسرعة. وبالتالي، تُحوّل المضخة العمودية طاقتها العالية من السرعة إلى ضغط مرتفع.
يدخل السائل من وعاء المضخة إلى الدافع الثانوي ليستقر فورًا على سطحه. وتستمر هذه العملية طوال فترة تشغيل المضخة. بمجرد أن تغذي المضخة من وعاء التوزيع الأخير، يتدفق السائل في أنبوب عمودي طويل، ثم يتدفق لأعلى من البئر باتجاه الخارج.
تستخدم الصناعات المضخات العمودية بشكل أساسي عندما يتعذر استخدام المضخات الغاطسة بسبب تجاوز تدفق المياه لنطاقها. علاوة على ذلك، يمكن استخدام هذه المضخات لتزويد مختلف المنشآت الصناعية بمياه إطفاء الحرائق. إذا لم يكن ذلك كافيًا، يمكنك استخدام المضخات العمودية الصاعدة في تطبيقات متعددة، حيث تتراوح درجات الحرارة بين منخفضة للغاية ومرتفعة للغاية مع ضغوط تشغيل متنوعة. علاوة على ذلك، تُعد المضخات مفيدة للتعامل مع المواد الكيميائية والسوائل القابلة للاشتعال، واللزجة، والتآكلية، وصعبة المعالجة.
- • تصميم قوي وأداء متفوق.
- • يمكن لمضخة الحوض العمودية أن تعمل بشكل مستمر لساعات.
- • بناء قوي وكفاءة موثوقة.
- • تصميم حر المحمل ويتعامل بسهولة مع الحلول الكاشطة.
- • يمكن تصميم المضخة متعددة المراحل العمودية ومواصفاتها حسب الطلب.
المميزات والفوائد
- • التشغيل الجاف دون ضرر.
- • الأجزاء المصبوبة مصنوعة من FRPP وCFRPP وPVDF والتي يمكن استخدامها في العديد من المواد الكيميائية.
- • هيكل خفيف الوزن ولوحة التركيب مناسبان للتطبيقات داخل الخزانات. سهل التركيب والصيانة.
- • يمنع مانع تسرب البخار وصول الأبخرة المسببة للتآكل إلى محمل المحرك بشكل مثالي.
- • المروحة مغلقة، مثبتة بشكل مستقل عن اتجاه الدوران.
- • يتم فصل العمود عن السائل بواسطة أنبوب حماية من البلاستيك الحراري ذو جدار سميك.
- • يتم امتصاص القوى الشعاعية والمحورية بواسطة محامل المحرك المعززة.
- • حجرة الحماية من التآكل بطبقة طلاء حماية 2C.
مواصفات المضخة
| يكتب | الجاذبية | في المخرج (مم) | قوة | 50 هرتز | 60 هرتز | الوزن (كجم) | ||||||
| مرحلة | إتش بي | القطب | منحنى | ماكس هيد | أقصى تدفق | منحنى | ماكس هيد | أقصى تدفق | ||||
| لاعب ضد لاعب 10 | 1.1 | 20 × 20 | 1 ∅ / 3 ∅ | 1/4 | 2 | أ | 5 | 90 | أ | 6 | 110 | 8 |
| لاعب ضد لاعب 20 | 1.1 | 40 × 25 | 1 ∅ / 3 ∅ | نصف | 2 | هـ | 13 | 160 | هـ | 13 | 165 | 18 |
| لاعب ضد لاعب 30 | 1.1 | 50 × 40 | 1 ∅ / 3 ∅ | 1 | 2 | ف | 12 | 280 | ف | 15 | 350 | 19 |
| لاعب ضد لاعب 40 | 1.1 | 50 × 40 | 3 ∅ | 2 | 2 | ج | 14 | 320 | ج | 19 | 400 | 24 |
| لاعب ضد لاعب 50 | 1.1 | 20 × 20 | 1 ∅ / 3 ∅ | 1/3 | 2 | ب | 6 | 105 | ب | 7 | 130 | 8.5 |
| لاعب ضد لاعب 60 | 1.1 | 25 × 25 | 1 ∅ / 3 ∅ | نصف | 2 | ج | 7 | 135 | ج | 8 | 150 | 9.5 |
CS 1/4-1/2HP
يقود
محرك أحادي/ثلاثي الطور، 0.37 كيلو وات إلى 1.5 كيلو وات الملحقات
توصيل مخرج سلة الشفط من مادة PP أو PVC
HT 1-15HP
يقود
محرك ثلاثي الطور، من 0.75 كيلو وات إلى 11 كيلو وات
مُكَمِّلات
شفة من البولي فينيل كلوريد
محرك كفاءة الطاقة من الدرجة 2.
